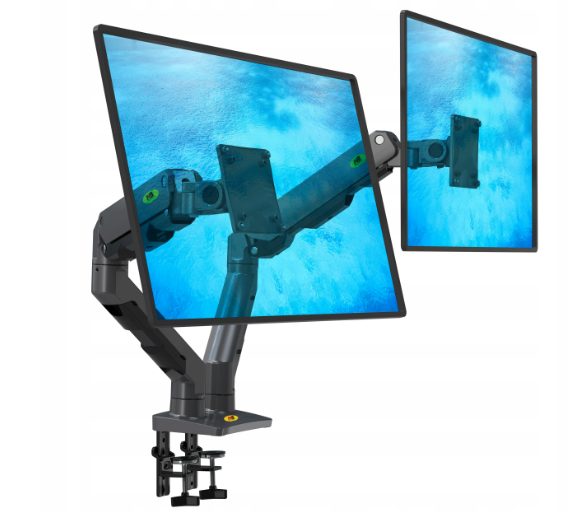

Кронштейн настільний для двох моніторів 27" 34" North Bayou G65
Навантаження до 32 кг

Модель: NB G65 сірий

• ідеально підходить для вигнутих екранів
• розмір екрану: 27"-34" (x2)
• Вага одного монітора: від 5 до 16 кг (x2)
• VESA 75x75 мм, 100x100 мм
• Максимальний розгин рук 640 мм
• Регулювання висоти пружини:  190 – 475 мм
• Регулювання кута нахилу  +60°/-15°
• ПОВОРОТ360°
• Можливість повороту руки на 360°
• Поворотна головка екрана з підтримкою пружини
• Механізм на основі механічної пружини гарантує надійну роботу!
• Монітор можна повертати вліво і вправо на 180 градусів
• Розмір пластини VESA: 117×117 мм
• Кріплення на край стільниці або через отвір
• USB порт на базі (кабель в комплекті)

ХАРАКТЕРИСТИКА:

• повна 3D настройка
• призначений для двох моніторів і телевізорів діагоналлю 27"-34"
• компактний дизайн - більше вільного місця на столі
• тримач має точну механічну пружину , що дозволяє плавно регулювати монітор по висоті
• посилений механізм регулювання кута екрана - ідеально підходить для вигнутих екранів
• вільне обертання руки в трьох точках.
• USB порт в основі тримача
• Відповідає стандарту VESA
• підйомний механізм на основі механічної пружини - гарантована надійність!
• тримач має функцію PIVOT , яка дозволяє самостійно змінювати положення моніторів з горизонтального на вертикальне
• висока якість виконання з увагою до деталей
• Подвійна система кріплення: на край стільниці і через отвір у стільниці.
• кабельні напрямні в ручці
• з алюмінієвого сплаву

ТЕХНІЧНІ ПАРАМЕТРИ

• для моніторів і телевізорів 27"- 34" (x2)
• тримач забезпечує коректну роботу моніторів вагою від 5 кг до 16 кг (x2)
• регулювання кута нахилу +60°/-15°
• Регулювання повороту екрана на 180° вліво-вправо
• Обертання рук на 360°
• регулювання обертання навколо осі монітора: PIVOT 360
• USB порт в базі
• регулювання висоти монітора: 190 – 475 мм (285 мм)
• максимальне розгинання рук  640 мм
• Розмір пластини VESA: 117×117 мм
• механізм підйому: механічна пружина
• колір: сірий
• макс. товщина верху для хомута: 8 см
• макс. товщина верху для кріплення через отвір: 9см
• сумісний зі стандартом VESA (відстань між монтажними отворами):
• VESA 75 (відстань між отворами 75 мм x 75 мм)
• VESA 100 (відстань між отворами 100 мм x 100 мм)

ВСТАНОВЛЕННЯ

НА КРАЙ СТОЛУ:

• максимальна товщина верху: 80 мм

КРІЗЬ ДІРУ В СТОЛІ:

• максимальна товщина верху: 90 мм
• отвір: 10~50 мм

МОНТАЖНИЙ КОМПЛЕКТ

1. Шуруп М4×20 мм - 8 шт.
2. Шуруп М5×20 мм - 8 шт.

СКЛАД НАБОРУ

• ручка
• набір гвинтів*
• інструкції зі складання

* У комплект входять універсальні гвинти, які підходять для більшості екранів. Якщо вони не підходять, вам потрібно буде придбати відповідні гвинти самостійно.

Як перевірити, чи підійде тримач?

Вибираючи відповідне кріплення для монітора, перш за все зверніть увагу  на вагу монітора без підставки та відстань між монтажними отворами VESA в моніторі. Щоб отримати інформацію про сумісність вашого монітора зі стандартом VESA, зверніться до посібника користувача або веб-сайту виробника. Ви також можете самостійно перевірити та виміряти відстань між отворами.

Стандарт VESA визначає розташування чотирьох отворів для кріплення на задній панелі монітора. Відстань між цими отворами залежить від марки, моделі та розміру екрана. Розміри вказані в міліметрах: перший параметр вказує відстань між отворами по горизонталі (зліва - справа), а другий параметр - відстань між отворами кріплення по вертикалі (зверху - знизу).

Для моніторів існує два стандарти: 75х75 мм і 100х100 мм. Деякі монітори з тюнерами або телевізорами можуть мати відстань, що перевищує стандартну, тоді може знадобитися додатковий адаптер, щоб розширити можливості кріплення кронштейнів.

Монітори без стандарту VESA не підходять для монтажу на кронштейнах, але в деяких випадках можна використовувати додатковий адаптер, напр. XM-100, що дозволяє закріпити монітор на кронштейні.

Інструкція з регулювання газової/механічної пружини

Для правильної роботи кріплень із вбудованою газовою/механічною пружиною пружина повинна бути відкалібрована на питому вагу монітора.

1. Перевірте вагу монітора без підставки та переконайтеся, що вона знаходиться в межах зазначеного діапазону ваги, що підтримується кріпленням. Екран не може бути занадто легким (його не можна опускати) або занадто важким (він впаде сам).
2. Складіть тримач, прикрутіть його до столу та повісьте монітор. Тільки після цього приступайте до регулювання пружини!
3. Регулювальний гвинт розташований у верхній частині центрального суглоба або плеча та позначений стрілками зі знаком «+» і «-». У деяких моделях потрібно натиснути на кронштейн, щоб відкрити регулювальний гвинт.
4. Поступово регулюйте гвинт на кілька обертів і щоразу перевіряйте ефект !
5. Якщо монітор можна встановити на будь-яку висоту, пружина не потребує регулювання.
6. Якщо монітор піднімається сам по собі , опустіть монітор однією рукою, а іншою рукою зменшіть напругу («-»), доки не буде досягнуто належного ефекту з пункту 1. 5.
7. Якщо монітор провисає , збільшуйте натяг («+»), доки не буде досягнуто належного ефекту в кроці 1. 5.

Часті запитання (FAQ):

• Монтажна пластина монітора (VESA) встановлена ​​криво: тримач має поворот на 360 градусів, вам потрібно спочатку зібрати весь тримач і прикрутити його до столу, а потім просто взяти голову обома руками та відрегулювати рівень .
• Рукоятка зламана, пружину руки зігнути неможливо :  Без вантажу рука завжди буде піднята вгору , а в сухих руках її неможливо поворухнути. Тримач спочатку потрібно правильно зібрати, прикрутити до столу, а потім, натиснувши на нього рукою, ви зможете перемістити важіль вниз (після його відпускання тримач повернеться вгору - будьте обережні, якщо він не навантажений, він може швидко відскочити!). Не забудьте спочатку встановити монітор і тільки потім приступати до регулювання пружини.
• Рука/монітор не опускається, пружинне регулювання не працює:   з більшою силою натисніть на монітор рукою, доки рукоятка не почне опускатися вниз, оцінюючи одночасно, наскільки більше сили потрібно зменшити на регулювальний гвинт.
• Немає доступу до регулювального гвинта: спочатку потрібно правильно зібрати тримач, прикрутити його до столу, повісити на нього монітор і тільки потім, натискаючи рукою, опустити кронштейн нижче і відкрити пружинний регулювальний гвинт.

У разі будь-яких сумнівів або проблем зі складанням або налаштуванням,  ми рекомендуємо вам прочитати розділ FAQ або скористатися функцією «Питання до продавця» на Allegro . Ми будемо раді Вам допомогти і розвіяти будь-які сумніви.
